6.2.2本图集给出了排气道产品的截面外形尺寸和楼板预留洞口尺寸，设计人员应根据实际工程情况选用，并做好相应的预留措施。 6.2.3排气道系统设计应保证气体顺畅排出，不宜中途转弯或水平布置。当必须转弯时，转弯不得超过两次，两弯道间的水平长度不应大于2m，并应将转弯后的排气道截面尺寸增大。中途转弯的排气道系统如采用集中动力排油烟系统，研参考第25页、吉林第89页、吉林同城第90页 6.2.4排气道伸出屋面风帽的出气口高度应有利于废气扩散屋顶风帽的安装高度不应低于相邻建筑砌筑体。排气道的出口设置在上人屋面、吉林同城住户平台上时，应高出屋面或平台地面2m；当周围4m之内有门窗时，应高出门窗上皮0.6m。6.2.5 住宅厨房和卫生间不得共用同一排气道6.2.6 当同一户内毗邻卫生间共用同一排气道时，应选用专用型号，并做好预留洞口，每个卫生间均应安装防火止回阀。6.2.7 燃气热水器的排气管不得接入排气道内。6.2.8其他管线禁止穿越排气道或阻挡进气口。6.2.9商业餐饮的排油烟管道不得接入本图集的排气道内。7 安装要求 吉林楼顶烟道拔气风帽

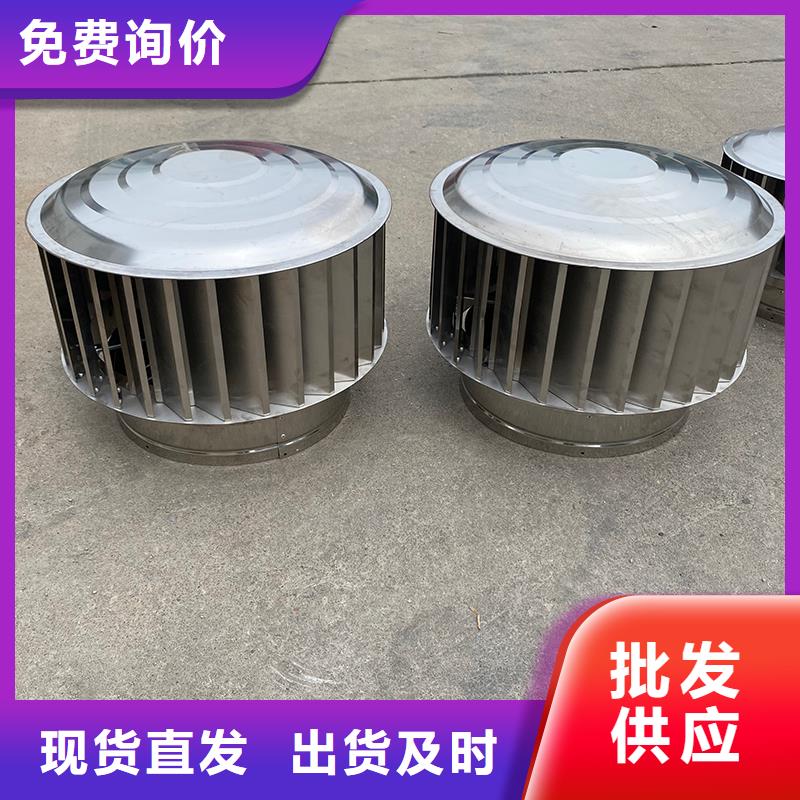

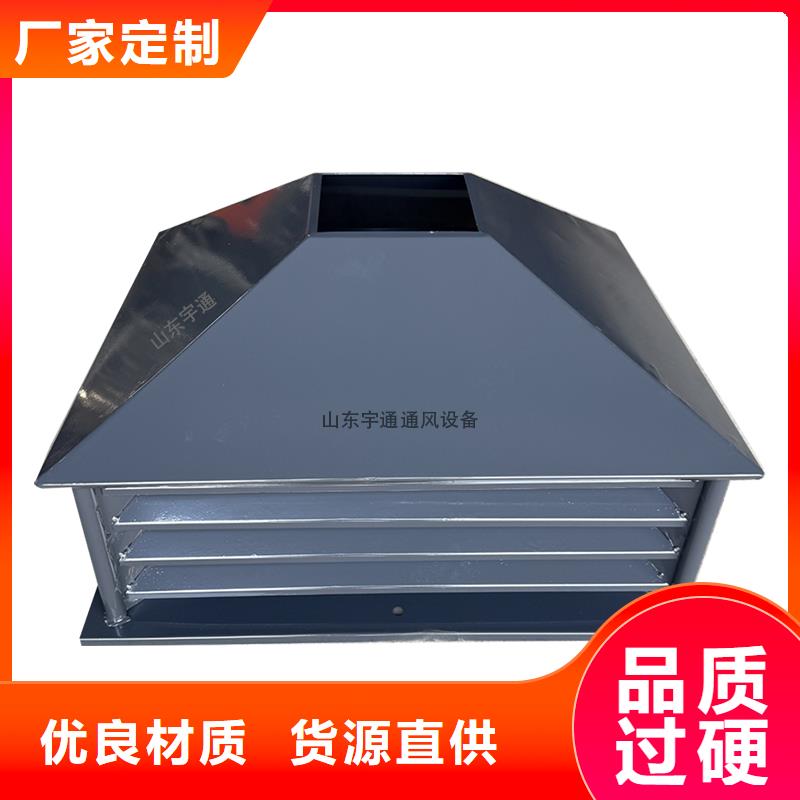

WM表示无动力防风风帽，该风帽采用金属材料制成，底座为钢筋混凝土预制板无动为防风风帽具备防倒灌功能，在外界风力的作用下，可产生负压，对排气道形成抽力效应，有利于排气道的排气。出屋面排气道围护部分应根据其高度及厚度由单体设计计算配筋无动力防风风帽应与避雷带可靠连接。 H系列排气道系统由风帽、吉林当地排气管道、吉林防火止回阀和连接件组成。主要 技术特点如下:1.风帽采用负压式防倒灌风帽，使风帽顶部内产生负压，防止废气滞留，具有防水、吉林附近防倒灌的功能。有一体金属风帽和混凝土风帽两种选择。两个毗邻卫生间可共用一个连体风帽。 2.排气道分为两节制作，分别为1400mm、吉林当地1500mm和1600mm，可根据层高进行组合。安装时在管道内壁连接处放置连接件，使两管道直接对接，既防止管道平移错位，又保证了管道的密闭性。由于采用两节制作，因此减轻了管道重量，便于运输和方便安装。 3.采用管道外壁吊拉构件来代替传统的承托件，先进行管道对接安装再在管道外壁进行吊拉承托，避免了管道与承托件之间接缝处的漏浆、吉林串烟的问题，并能将管道的重量分散到楼板上，避免整体管道下部挤压造成破坏，保证管道整体的密闭性，减少安装工序繁琐，提高安装效率。 吉林楼顶烟道拔气风帽
