新疆维屋顶排烟道防雨百叶风帽楼房通风排烟

更新时间： 2025-12-26 12:23:13 ip归属地：兴安，天气：晴，温度：-23--13 浏览：2次

以下是:内蒙古兴安市新疆维屋顶排烟道防雨百叶风帽楼房通风排烟的产品参数

产品参数
产品价格	360/台
发货期限	10-15
供货总量	100
运费说明	15
小起订	1
质量等级	低
是否厂家	是
产品材质	不锈钢
产品品牌	宇金通
产品规格	500型
发货城市	聊城
产品产地	山东聊城
加工定制	是
产品型号	500型
可售卖地	全国
产品重量	15
产品颜色	定制
质保时间	5年
外形尺寸	600*600mm
适用领域	楼顶防雨帽
是否进口	否
质量认证	ISO9001
产品功率	不用电
工作温度	通用
范围	新疆维屋顶排烟道防雨百叶风帽楼房通风排烟供应范围覆盖内蒙古、呼和浩特市、包头市、乌海市、赤峰市、通辽市、鄂尔多斯市、呼伦贝尔市、乌兰察布市、兴安市、锡林郭勒市、阿拉善市等区域。

您是想要在内蒙古兴安市采购高质量的新疆维屋顶排烟道防雨百叶风帽楼房通风排烟产品吗？宇通通风设备(兴安市分公司)是您的不二之选！我们致力于提供品质保证、价格优惠的新疆维屋顶排烟道防雨百叶风帽楼房通风排烟产品,品种齐全,不断创新,致力于满足广大客户的多种需求,联系人:杨经理-【13406396750】,地址:《开发区辽河路东首》。内蒙古自治区,兴安盟 2022年，兴安盟实现地区生产总值681.53亿元，其中：产业增加值253.24亿元，第二产业增加值183.12亿元，第三产业增加值245.17亿元。三次产业比例为37.1：26.9：36.0。人均地区生产总值达到48507元。

产品视频展示，助您洞悉新疆维屋顶排烟道防雨百叶风帽楼房通风排烟产品的每一处细节。让购买决策变得轻松简单，为您带来更好的购物体验。

以下是:内蒙古兴安新疆维屋顶排烟道防雨百叶风帽楼房通风排烟的图文介绍

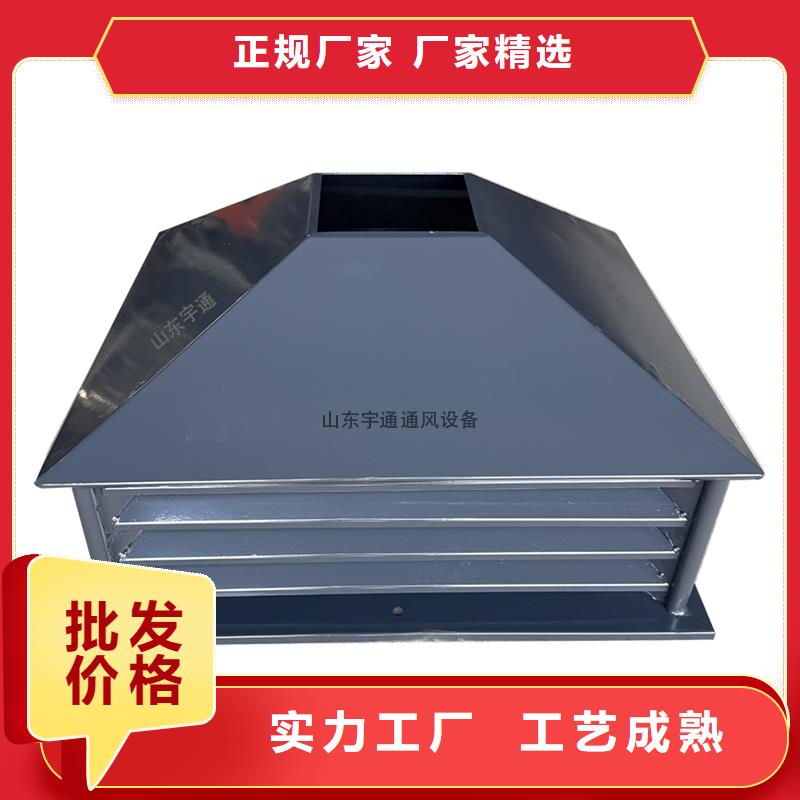

新疆维屋顶排烟道防雨百叶风帽楼房通风排烟

宇通通风设备(兴安市分公司)主要从事防雨帽屋顶烟囱帽等相关业务。本公司拥有严密的生产设备，雄厚的技术力量，完备的检测手段和健全的质量保证体系，以保证产品结构合理、性能可靠。生产厂家电话。

新疆维屋顶排烟道防雨百叶风帽楼房通风排烟

内蒙古兴安楼顶烟道拔气风帽，贯通式防火止回阀是在直排式防火止回阀的基础上,在阀门出气口外侧设置上下贯通的导向板，水平支管的气流撞击导向板后转向为垂直气流，可防止水平气流在排气道内形成气幕而影响下部楼层排气；由于导向板为上下贯通结构，阀门关闭时不影响下部楼层排气。 (3)导流式防火止回阀是在阀门出气口设置导流装置将水平气流引导过渡为垂直气流,防止水平支管内的气流进入排气道内形成气幕而阻碍下部楼层的排放，还可对排气道内气流形成引射作用,加速气体排放。一些导流装置具有可调节功能,可根据安装楼层的位置进行调节，排气效果。导流装置一般安装在管道内部，会占用少量排气道流通截面。

新疆维屋顶排烟道防雨百叶风帽楼房通风排烟

B系列排气道系统采用L型构件与墙体阴角共同组成排气道。根据采用的防火止回阀的类型不同，B型排气道系统可分为拔气系统和导流系统。拔气系统由L型构件排气道、内蒙古兴安当地具有变压拔气功能的防火止回阀拔气风帽、内蒙古兴安吸油烟机或排气扇组成。开启吸油烟机或排气扇时，外气流进入阀内射流区，向上射流，对下端产生拔气；而排气道内气流进入阀内变压区，完成空气动力学伯努利方程所表述的流体内部动压与静压的转换在阀内实现，使进气口负压减小或产生正压拔气；在排气道出气口安装拔气风帽，自然风作用于射流板产生拔气。系统在外气流、内蒙古兴安本地内气流、内蒙古兴安本地自然风共同拔气作用下，系统达到排量大、内蒙古兴安附近耗电少、内蒙古兴安当地噪声小的运行目的。导流系统由L型构件排气道、内蒙古兴安附近具有导流功能的防火止回阀、内蒙古兴安本地拔气风帽、内蒙古兴安同城吸油烟机或排气扇组成。开启吸油烟机或排气扇时，外气流进入阀内，经导流装置向上排出，与排气道内气流方向一致，减小进气阻力；在排气道出气口处安装拔气风帽，自然风作用于射流板产生拔气，达到系统排气畅通目的。内蒙古兴安楼顶烟道拔气风帽

新疆维屋顶排烟道防雨百叶风帽楼房通风排烟

A-ZF-BPS-ZT型导流式自控调压防火止回阀采用悬桥式开启方式，止回阀与吸油烟机通过电子传感技术联动；阀门开启时，阀门盖板形成导向斗，向上排风引导下部气体向上自动拔风，闭合时阀体紧贴排气道管壁，不占用排气道通风界面，不影响排气系统的通畅性。阀门密封圈采用柔性结合，提高密封性，并通过电源推拉阀门板操作，避免阀体被油污粘连。防火止回阀采用背投式防火结构，发生火情强制自行闭合。A系列排气道防串烟、内蒙古兴安防火的技术特点全部由阀体实现，A-ZF-BPS-ZT型自控调压式防火止回阀与背投式防火止回阀是关键部件，应配套使用。在安装止回阀时，排气道开孔尺寸为178(宽)x182(高)。当排气道有外保护墙时，外保护墙开孔尺寸为250x250。止回阀底板用M4螺丝固定在排气道上，阀门开口向上，阀体用螺丝固定在底板框上。吸油烟机电源线应接入止回阀，止回阀周边50cm范围内应设电源插座。吸油烟机开启后，延时约5s后阀门开启，吸油烟闭后，延时10s后阀门自行关闭。勿在20s内频繁开关吸油烟机，避免产生误触动作。阀体维护保养时，将四周的安装螺丝或弹簧片拆下即可。当止回阀位于吊顶上方时，必须在吊顶位置设置检修孔。开孔尺寸应大于250x250。可按各楼层压力和吸油烟机风压大小，通过调压使各楼层均匀排放在阀体进气口处加阶梯式接口件，供大小不同口径的排气管接驳。内蒙古兴安楼顶烟道拔气风帽

点击查看宇通通风设备(兴安市分公司)的【产品相册库】以及我们的【产品视频库】

在内蒙古兴安市采购新疆维屋顶排烟道防雨百叶风帽楼房通风排烟请认准宇通通风设备(兴安市分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:杨经理-【13406396750】）。
