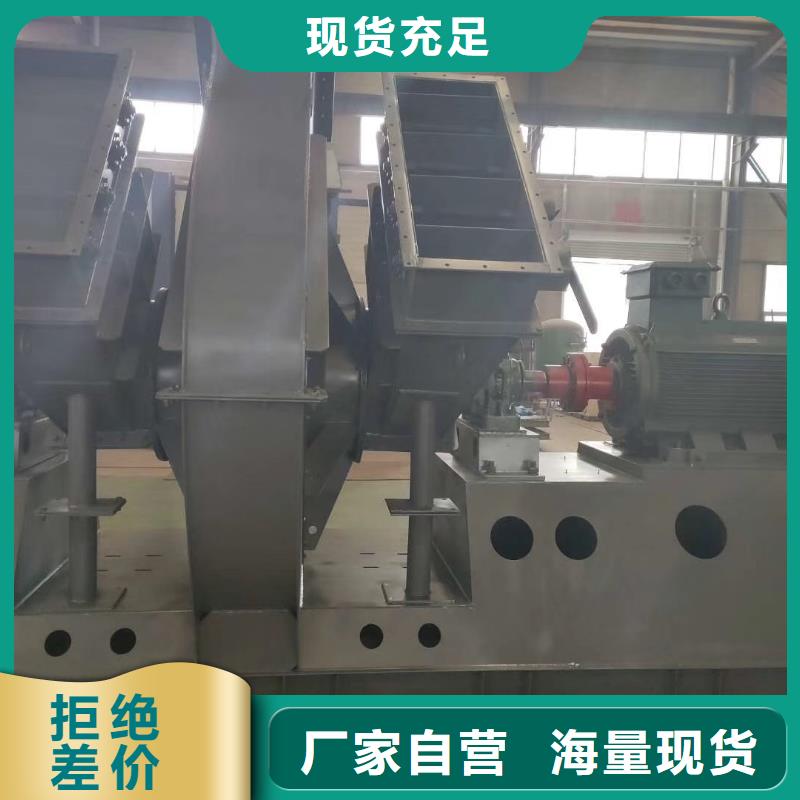

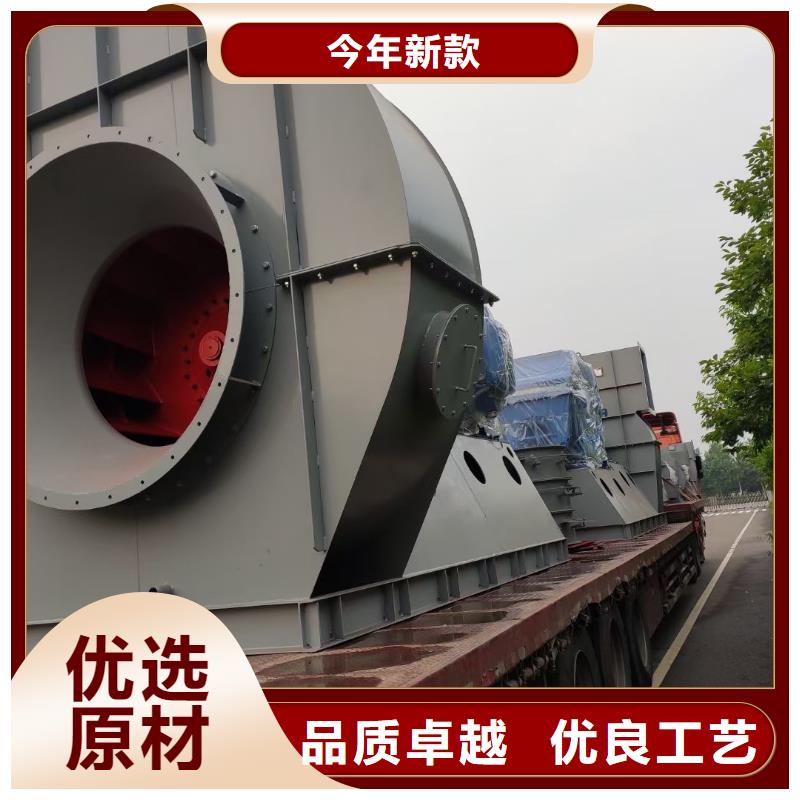

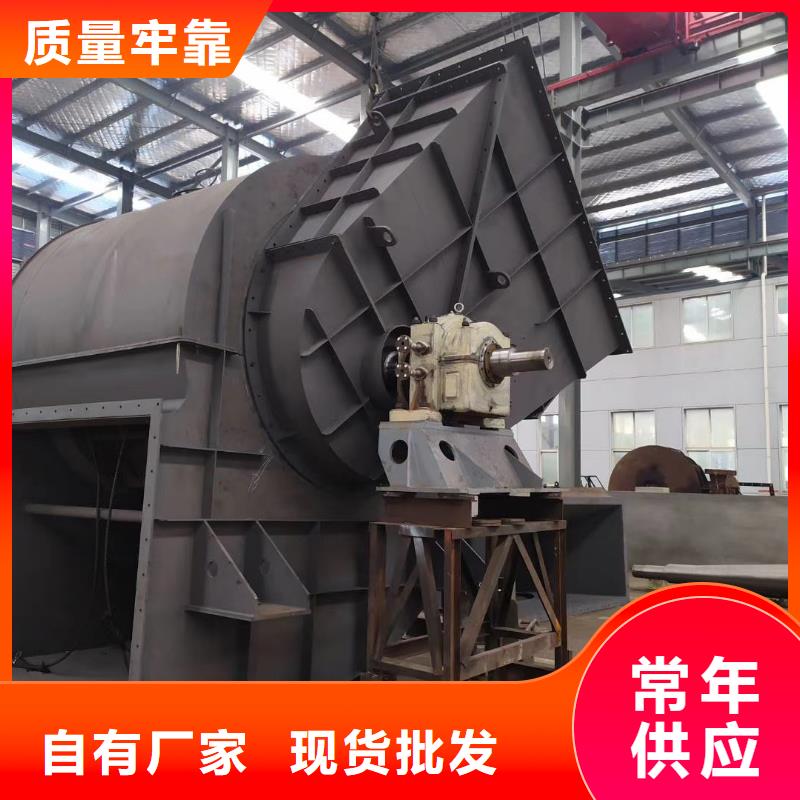

鹤壁浚县 离心风机 G4-73和Y4-73型锅炉通、引风机主要适用于火力发电厂中2～670 t/h蒸气锅炉的通、引风机系统。在无其它特殊要求时，G4-73亦可用于矿井通风及一般通风。 通风机输送的介质为空气， 温度不得超过80℃；引风机输送的介质为烟气， 温度不得超过250℃。 在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂的使用情况，所配除尘器效率不得低于85％。 风 机 的 型 式 1．通风机与引风机均制成单吸入，各有№8～29.5共13个机号。 2．从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示；反之为左旋风机， 以“左”表示。 3．风机的出风口位置，以机壳的出风口角度表示。 4．风机的传动方式为D式，均采用弹性联轴器联接。 风 机 的 结 构 风机主要由叶轮、机壳、进风口、调节门及传动部分组成： 1．叶 轮 — 12片后倾机翼斜切形叶片焊接于锥弧形前盘与平板后盘中间。由于采用了机翼形叶片，保证了风机率、低噪声、高强度。叶轮经静、动平衡校正和超速运转实验，故运转平稳可靠。同一机号的通、引风机叶轮，结构相同，但材质不同，一般来说通风机选A3，引风机选16Mn。 2．机 壳 — 用普通钢板焊接成蜗形体。单吸入风机的机壳做成三种不同形式（№8～12机壳作成整体结构，不能拆开，№14～16机壳作成两开式，№18～29.5机壳作成三开式）。对引风机，蜗形板作了适当加厚，以防磨损。 3．进风口 — 收敛、流线型的进风口制成整体结构，用螺栓固定于风机入口一侧。 4．调节门 — 用来调节流量的装置，轴向安装于进风口之前。调节范围由0o（全开）到90o（全闭）。调节门的搬把位置：从进风口方向看在右侧，对右旋风机，搬把由下往上推是由全闭到全开方向，对左旋风机，搬把由上往下拉是由全闭到全开方向。 5．传 动 — 传动部分的主轴由优质钢制成，本风机均采用滚动轴承。轴承箱有两种形式：№8～16用整体的筒式轴承箱；№18～29.5用两个独立的枕式轴承箱。轴承箱上装有温度计和油位指示器（仅引风机）。润滑油采用30号机械油，加油量按油位标志要求。№8～ - 1 - 16整体筒式轴承箱如采用干油时，在轴承箱内滚珠一侧应加挡油板，其固定槽予已制。引风机备有水冷装置，因此，须加装输水管，耗水量随气温不同而异，一般按0.5～1 m3/h考虑。 山东临风科技股份 孙成利
